Витая пара в квартире – ввод, прокладка, разводка.
Вступление.
Всем знакома ситуация, когда в отремонтированной квартире нужно сделать подводку кабеля для подключения компьютера к выделенной линии Интернет. Чем и как это сделать правильно далее.
Суть выделенной линии.
Для квартирной разводки кабеля для Интернет подключения нет никакой разницы, какой способ подключения используется в вашем доме.
Точка подключения к Интернет вашей квартиры должна располагаться в слаботочной секции этажного щитка или в щите, который её заменяет. Реже провайдеры делают точку доступа в самой квартире.
Неважно используется в вашем доме оптоволоконное подключение или подключение простым кабелем, от точки доступа до компьютера(ов) вашей квартиры, компьютерная разводка делается кабелем витой пары.

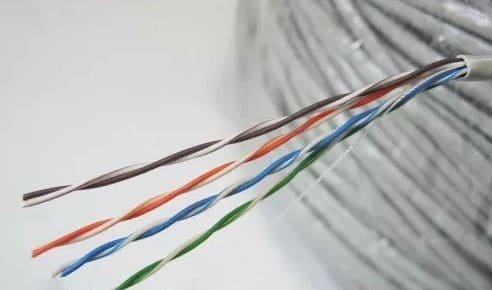

- vitaja-para-v-kvartire-3.jpg (16.48 КБ) 14720 просмотров
Что такое кабель витая пара?
Отличное изобретение человечества, электрический кабель для слаботочной сети, под названием витая пара (twisted-pair — TP). ГОСТ Р 54429-2011.
В названии этого кабеля заключена вся его суть. Во-первых, он слаботочный, означает, что кабель используется в сетях напряжением не более 24 В. Это линии связи и управления. К ним относятся телефония, Интернет, домофон, сигнализации и т. д.
Во-вторых, витая пара означает, что при производстве этого кабеля его жилы попарно скручены между собой. Самый простой кабель витой пары состоит из одной пары жил (маркируется 1 PR). Далее 2 пары (2PR), 4 пары, далее 6, 8, 10, 12, …, 24, 25, 50 пар.
Как выбрать витую пару для квартиры.
Для компьютерной сети квартиры разумным выбором будет кабель витой пары из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

- vitaja-para-v-kvartire-2.jpg (16.16 КБ) 14720 просмотров
При покупке кабеля, используйте эти советы:
- Кабель витую пару нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, надо использовать переходники, или репитеры.
Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель следует брать от устройства до устройства, а лучше бухтой с запасом.
- Класс кабеля лучше выбрать 5-й. Чем выше класс, тем качественнее передача сигнала.
- Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

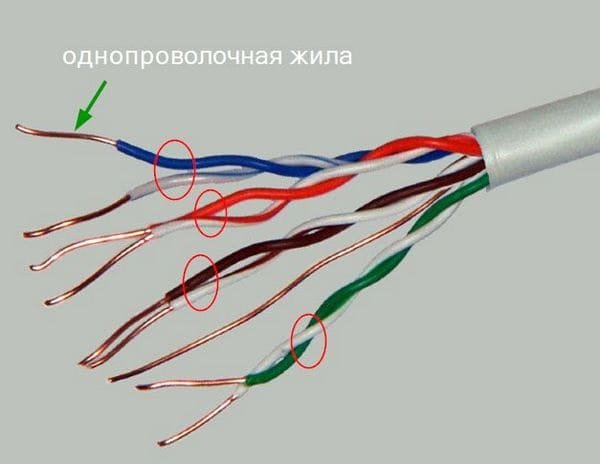

- Каждая жила кабеля должна быть однопроволочной, как на фото.

- vitaja-para-v-kvartire-1.jpg (25.26 КБ) 14720 просмотров
Прокладка витой пары в квартире.
По существующим правилам, для каждой квартиры должна быть сделана точки доступа с возможностью отключения. Делает её провайдер, чаще в виде специальной розетки.
Прокладка кабеля от точки доступа до компьютера или распределительного устройства (роутера) вашей домашней сети выполняется единым кабелем без стыковых соединений.
Если такие разрывы нельзя избежать, например, при сложных переходах или большой длине, для соединения используются репитеры. Они требуют подключения к электропитанию.
Ввод кабеля витой пары в квартиру осуществляется через отверстие в наружной стене. Оно делается специально или используется существующее отверстие для ввода кабельных линий. Новое отверстие в стене нужно оформить пластиковой гильзой (любой кусок пластиковой трубы).
На участке от этажного щита до ввода в квартиру кабель нужно проложить в коробе. Реально открытая прокладка витой пары, не только не эстетична, но и не безопасна в смысле повреждения.
В квартире после ремонта прокладку витой пары делают в пластиковом коробе или в плинтусе с кабель каналом. «Разбрасывать» кабель по полу не только не красиво, но и опасно для повреждения кабеля. Помните, кабель витой пары для компьютера, починить скруткой не получится. Для телефона можно и скрутить.
Самым простым способом прокладки кабеля по квартире, остается закрепление на деревянном плинтусе пластиковыми скобами (крепеж круглый).
Разводка кабеля.
Повтор — соединить кабель витой пары в квартире для компьютерной сети скруткой или клемниками нельзя. Как следствие, распаечных коробок для разветвления кабеля быть не может.
Кабель витой пары прокладывается неразрывными линиями от точки доступа до компьютера, если в квартире он (компьютер) один. Или прокладывается едиными линиями от точки доступа до роутера и от роутера до компьютеров квартиры (дома).
Для подключения кабеля к устройствам (роутеру и сетевой плате компьютера) используются специальные разъёмы, называемые Джеки, маркировка RJ-45.

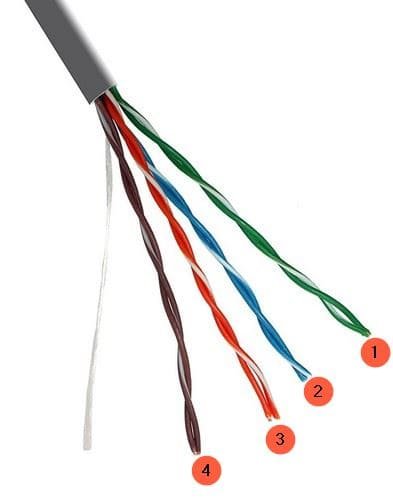

- vitaja-para-rj45.jpg (33.56 КБ) 14720 просмотров
- Если в сети не используется роутер, то распиновку кабеля делаем по схеме:

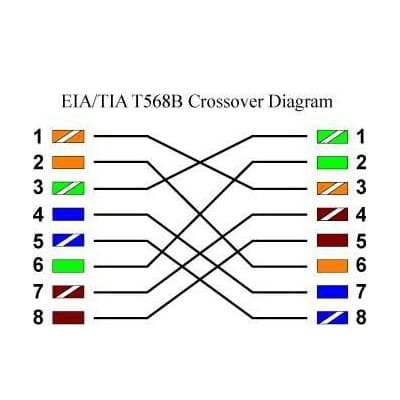

- vitaja-para-kross.jpg (18.89 КБ) 14720 просмотров
- Если есть роутер, то концы витой пары обжимаются одинаково (1-1,2-2 и т. д.).
Вывод.
Кабель витой пары в квартире лучший и единственно правильный вариант для монтажа локальной компьютерной сети и подключения компьютера к выделенной линии Интернет. Используйте 4-х парный кабель витая пара, класс 5 или 5е. Лучше в экране (FTP).
