Масляный фильтр - FEBI

[Gubkin]

Распиленный FEBI 27149
Даж странно такое видеть у FEBI
Всё таки febi · SWAG · Blue Print - это одна группа bilstein http://www.bilsteingroup.com/uk/brands.html
Но качество БлюПринт явно выше этого изделия

[BuG]

Извиняйте, если что не так - первый раз пилю Советуйте.
Итак: Фильтр Febi 27155 для Renault K7J. Сейчас стоит 192 р. в Экзисте.

Картинки упорно не желают прикрепляться - потому ссылка на альбом.
https://fotki.yandex.ru/users/psk-ts/album/528845/























Размеры (по каталогу): Внешний диаметр 76мм, Высота 50мм.
Уплотнитель прямоугольной формы.
Резьба М20x1,5.
Диаметр отверстия клапана 13,5 мм, тарелки - 19 мм
Усилие открытия 2,6 кг

Тут мне требуется совет более опытных товарищей.
Давление открытия клапана 0,92 атм ( это если считать по диаметру тарелки, но пока клапан не начал открываться площадь давления получается 1,43 см2, при полных 2,83 см2. Исходя из 1,43 получается 1,82 атм)

Перепускной клапан - резина.
Обратный клапан белого цвета, похож на силикон. На морозе не дубеет. Но у нового фильтра он плотно прилегает к отверстиям, а у этого экземпляра выгнут дугой. Хотя вроде всё равно работает.
Площадь фильтра 768 см2 бумага легко рвётся, соединена металлической скобкой. Толщина 0,45 мм.
Герметик залит ровно и качественно приклеен к металлу.

Моя оценка - 4 (за бумагу, хлипковата)

[Gubkin]

Картинки упорно не желают прикрепляться - потому ссылка на альбом.

потому что надо в пути картинки удалить S
секретный протокол не поддерживается на картинки


ограничения на картинки 1024x1280 (ширина и высота соотв)

Перепускной клапан - резина

белый же, видимо силикон

Исходя из 1,43 получается 1,82 атм

да, всё правильно, так и надо считать. Значение верное.

Моя оценка - 4 (за бумагу, хлипковата)

я б 5 поставил, видно качество, а бумага целая. Была б хлипкая - порвало давно
Фильтр должен быть копией БлюПринта, т.к. билштейн групп - э то БЛюпринт, Сваг и Феби

[Drive]

Как площадь 768 см2 подсчитали ?, там высота бумаги в районе 3 см, или нет

[BuG]

потому что надо в пути картинки удалить S
ограничения на картинки 1024x1280 (ширина и высота соотв)

Пробовал, может с размером напутало чо, шпасиба!

белый же, видимо силикон

Я не так его назвал чтоль? Перепускной - это маленький? Тогда чёрный.

я б 5 поставил, видно качество, а бумага целая. Была б хлипкая - порвало давно

Я в сравнении с Purluxом Всё в мире относительно.

Как площадь 768 см2 подсчитали ?, там высота бумаги в районе 3 см, или нет

Я намерял 3х256 (ну можно конечно площадь заливки вычесть, но 2,5 см есть точно), для сравнения есть фото с Purflux LS218, который зигзагом, там вообще 5*120=600.

ЗЫ. Лучше на ты.

[Drive]

BuG, понял, длина бумаги аж 2.5 метра, вот откуда столько площади, фильтр то короткий, думал там 400-500 см2

этот Febi 27155 качественнее, получается другой завод, похож на mann

[Gubkin]

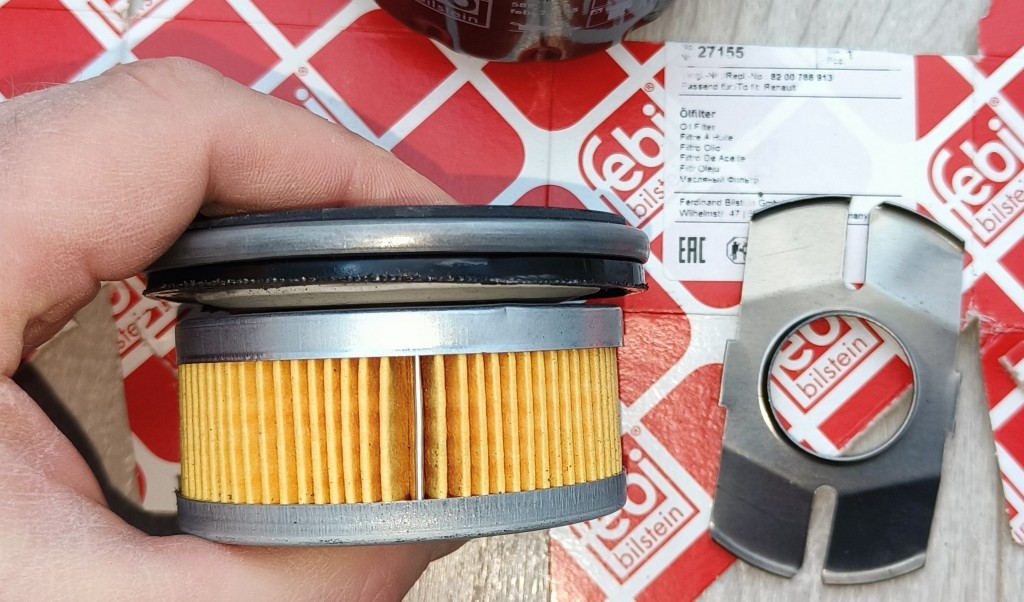

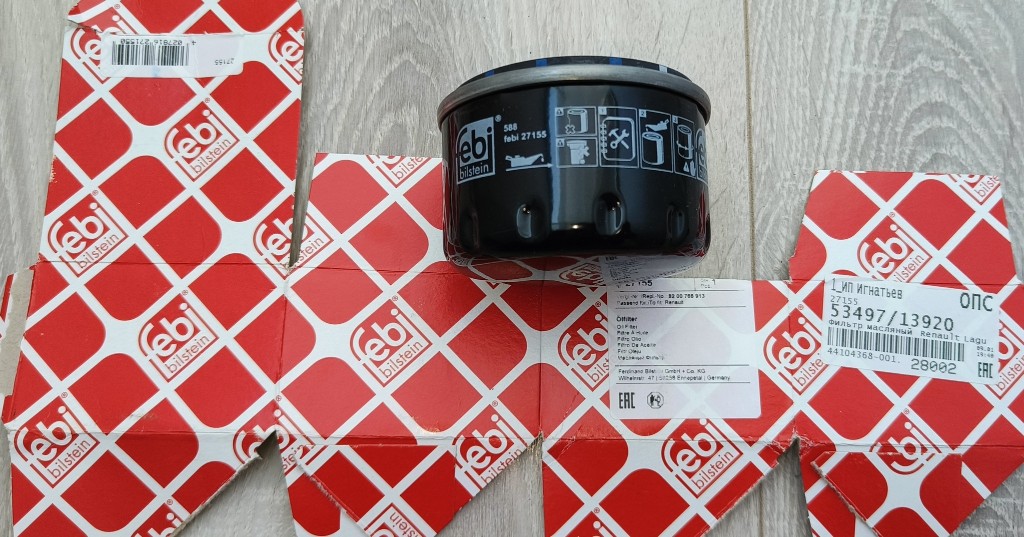

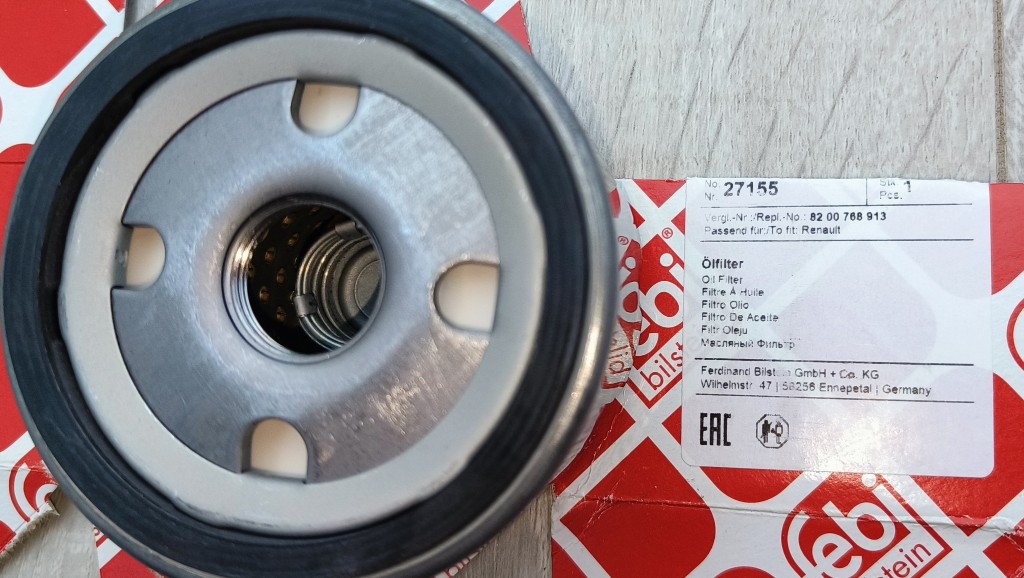

Распил масляного фильтра FEBI 27155
Цена 366 руб
















Фото в архиве без пережатия https://disk.yandex.ru/d/LpgtlGtIfdFlIw

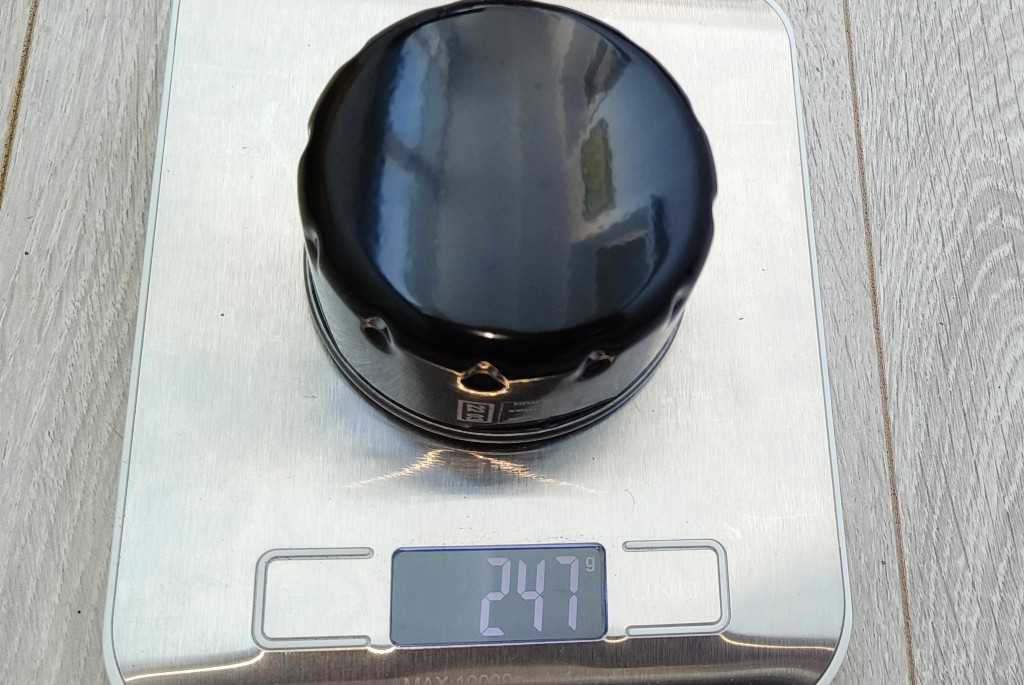

Вес фильтра 247 грамм
Диаметр 76,6 мм
Высота 52,0 мм
Уплотнение 63-72 мм
Резьба М20х1.5

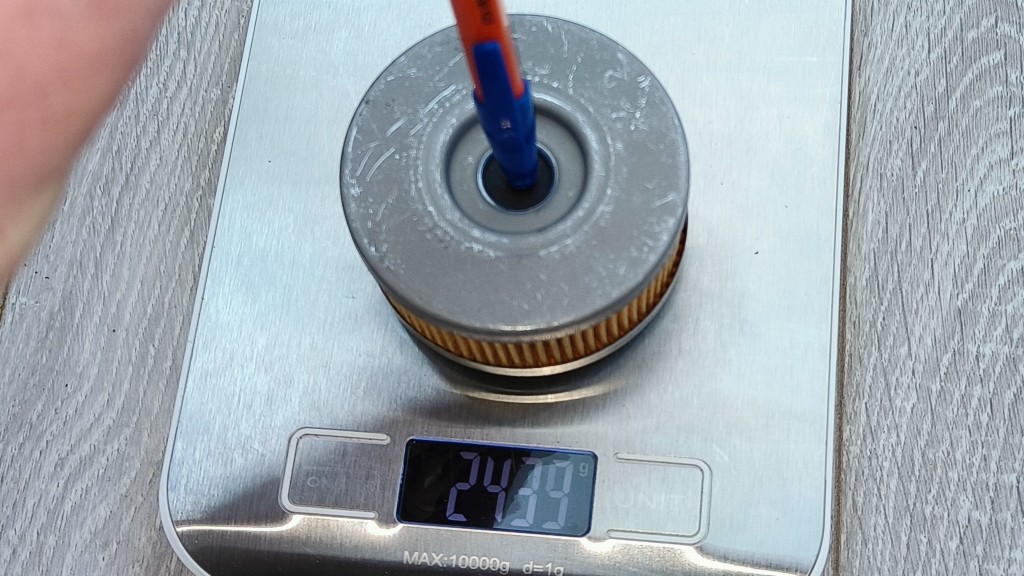

Усилие открытия перепускного клапана 2,3 кг, диаметр клапана 1,35 см, давление срабатывания 1,61 атм

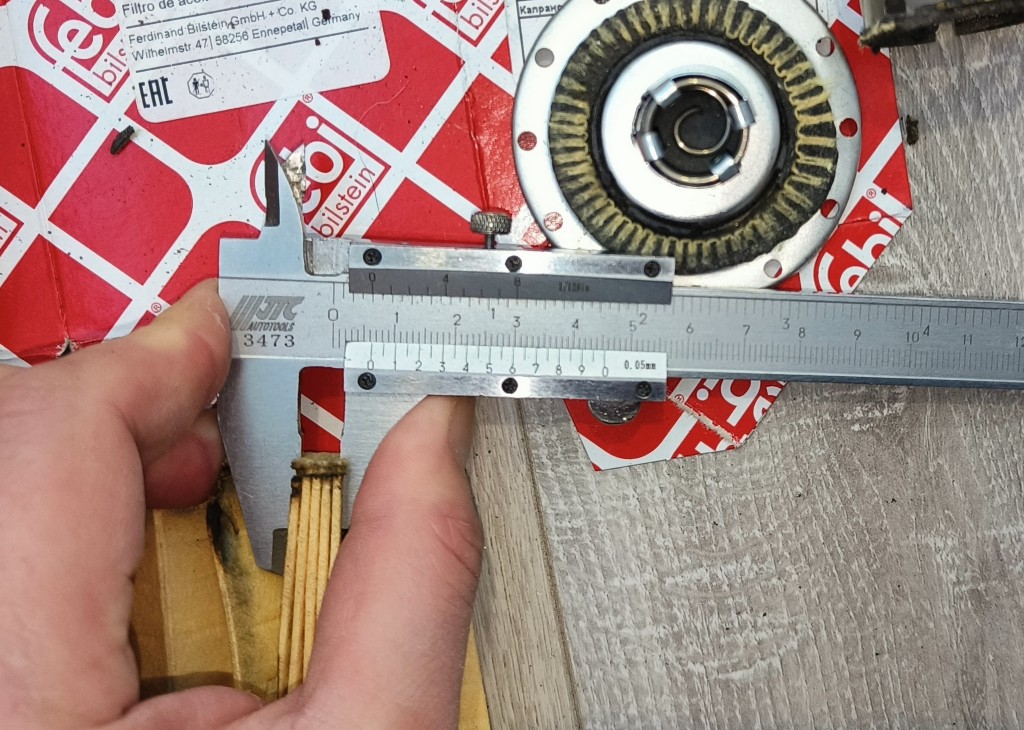

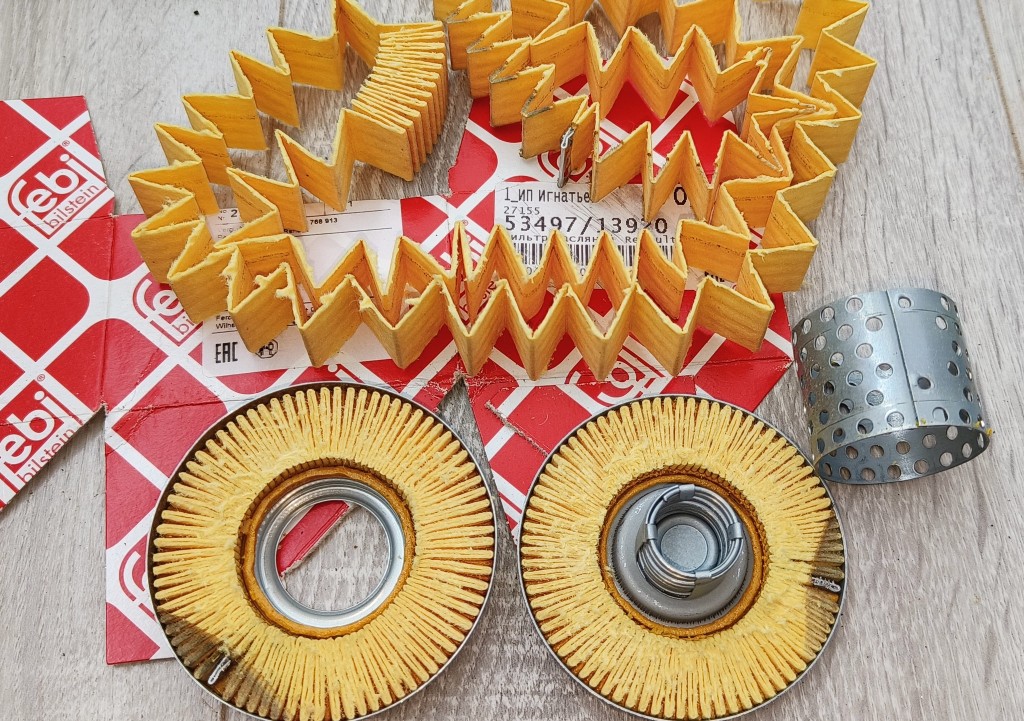

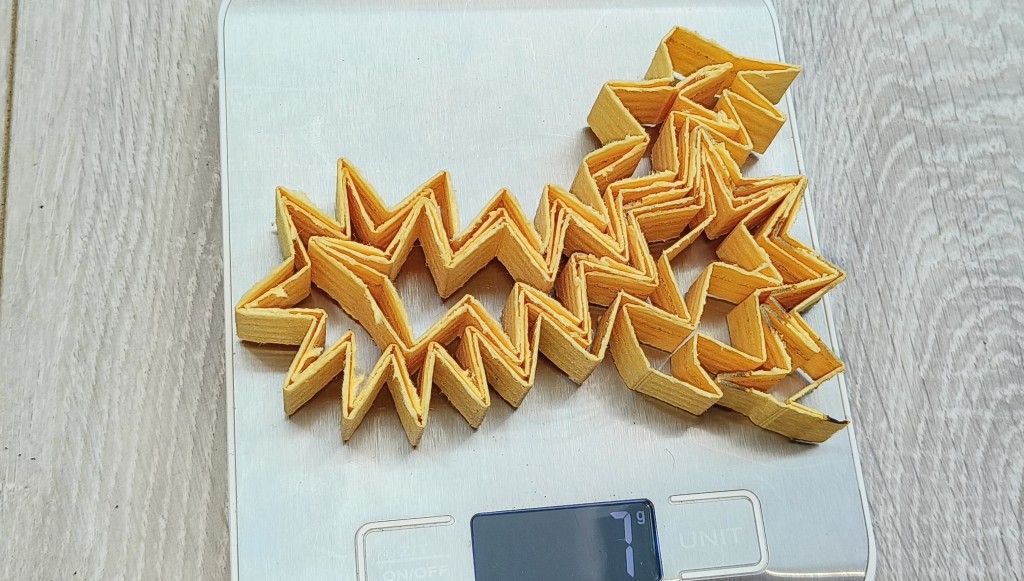

Площадь фильтрации 488 см2, толщина материала 0,40 мм, вес бумаги 7 грамм, плотность 0,359 г/см3


Фильтр оказался произведенным МАНН, скорее всего это Mann W75/3, других размеров как бы и нет

Есть некоторые присущие МАННу элементы изготовления
- уплотнение с 4-мя полосками синими и белыми
- закатка донышка с 4-мя впадинами и выступами

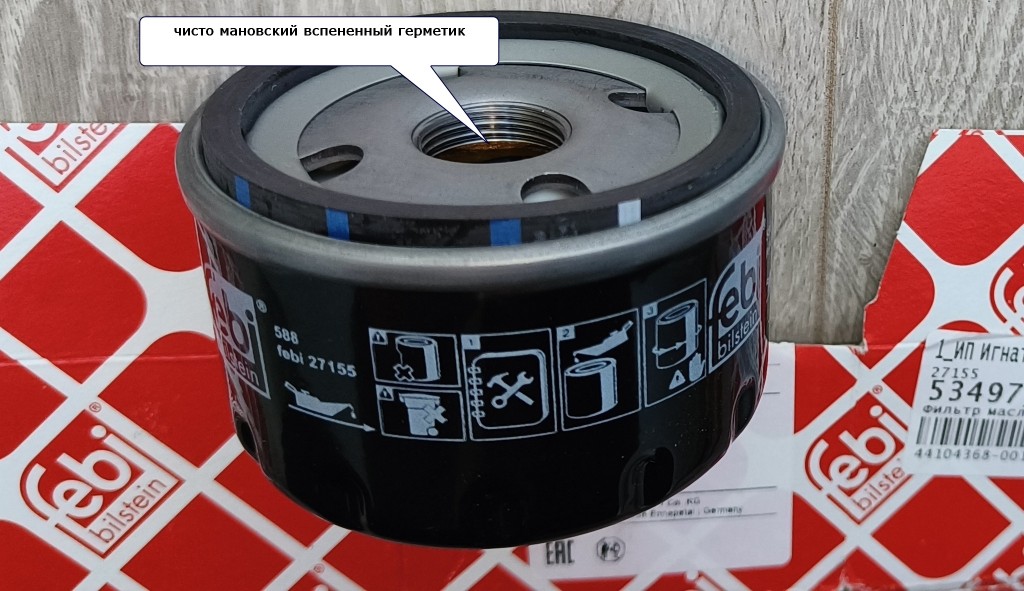

- центральная туба с круглыми ровными отверствиями и виден край желтого вспененного герметика (как пенополиуретан)
- белый обратный силиконовый клапан

- батч-кода в УФ нет.


Резьба нормальная, есть мехобработка для удаления заусенцев. Но сделано не так чисто как в мекафильтрах и фильтронах.

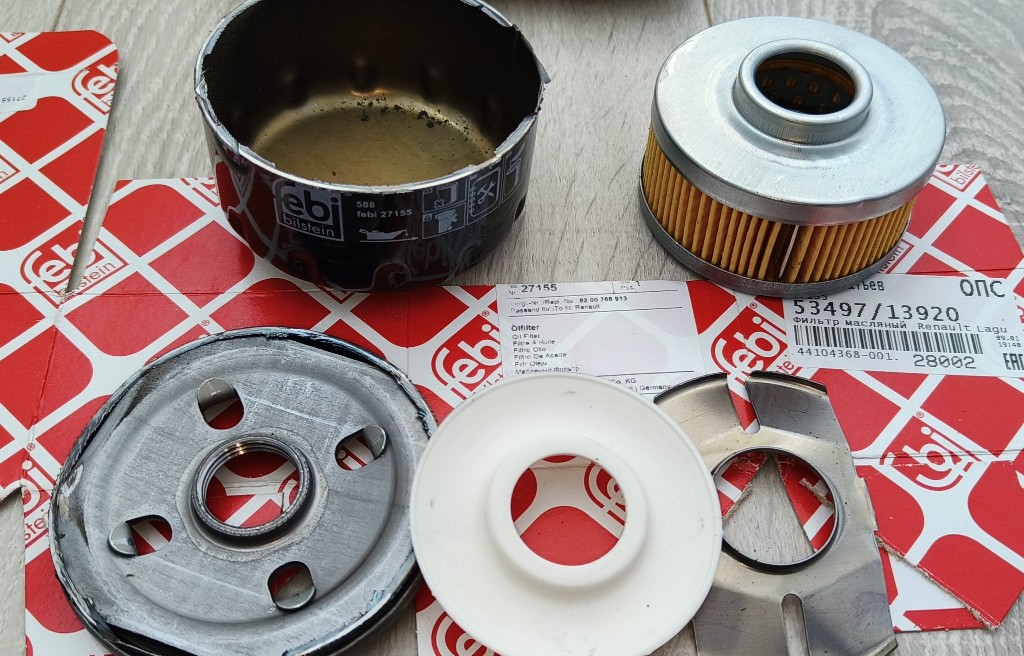

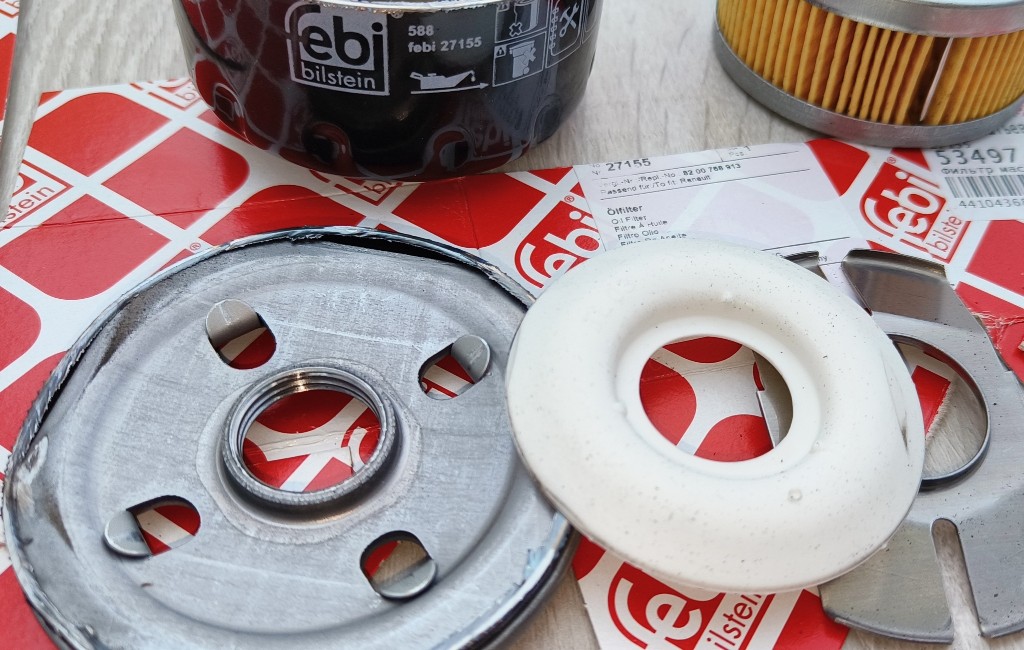

Обратный клапан из белого силикона, поджат катушкой в закрытом состоянии

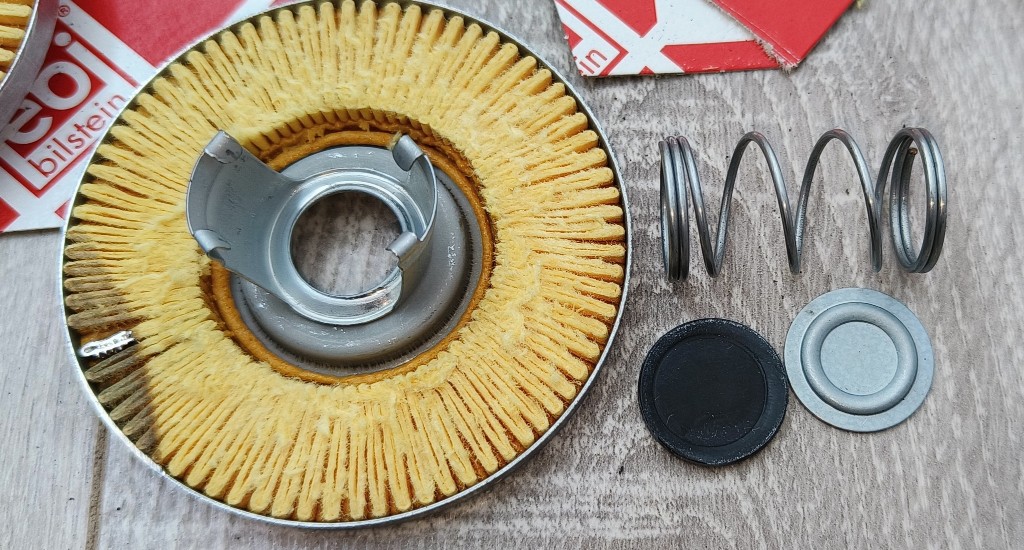

Перепускной клапан из резины, поджат пружиной через шайбу. Все грамотно, без экономии. Никакх загнутых в поросячий хвост последних витков пружины (как в Фильтронах)

Заливка герметиков отличная, излишек и непроклея нет. Равномерный толстый слой.
Центральная туба идеальная.

Бумага качественная, плотная и толстая 0,40 мм, очень напоминает бумагу мекафильтра из обзоров по BOSCH 0 986 TF0 030 и LUCAS LFOS102



Общая оценка 5+
Образцовый фильтр. Идеален во всем. К покупке рекомендован.

Фильтр полная копия
Bosch 0 451 103 336 (он же Mann W75/3) Масляные фильтры - Bosch (Пост Gubkin #102927)
Mann W75/3 - распила пока нет

Спасибо за фильтр GReY

[Gubkin]

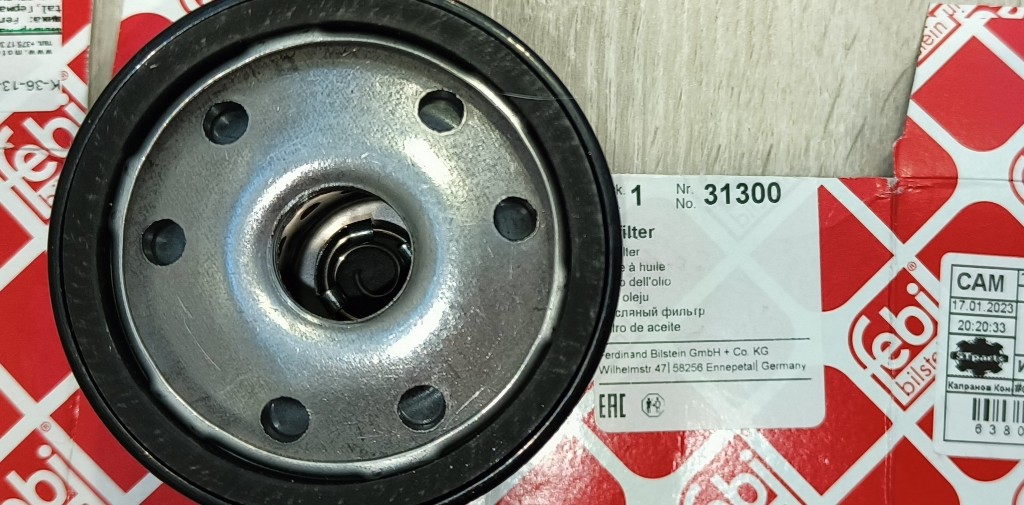

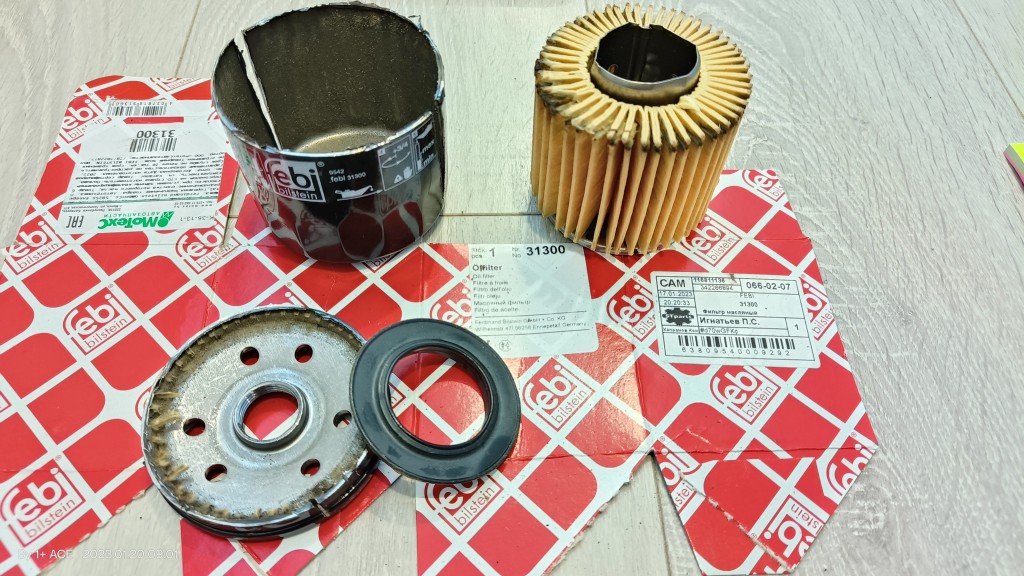

Распил масляного фильтра FEBI 31300
Цена 360 руб










Фото в архиве без пережатия https://disk.yandex.ru/d/wyY9rq3SmmHEuQ

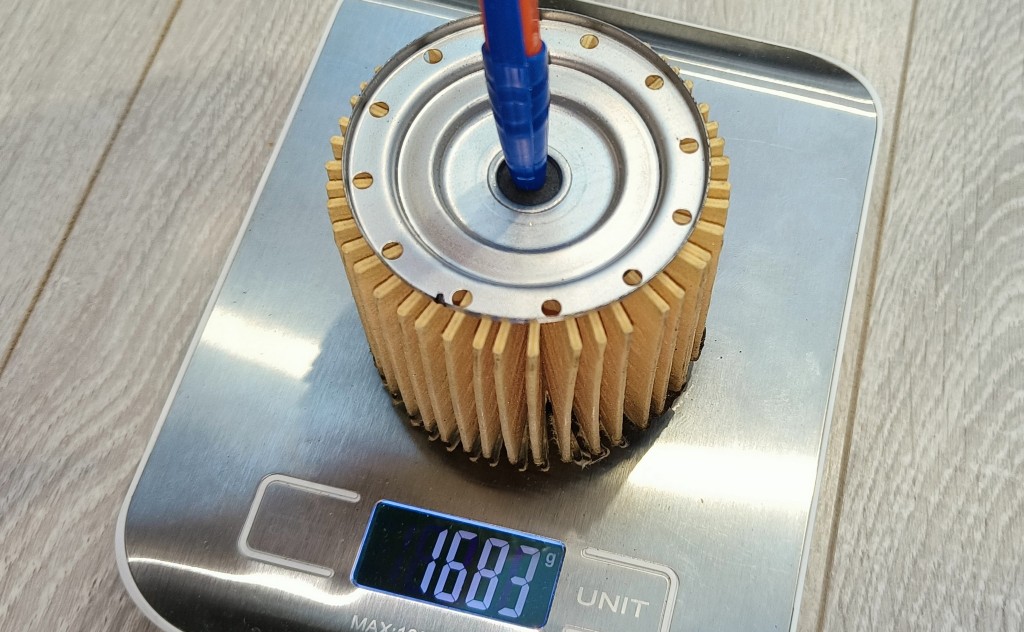

Вес фильтра 266 грамм
Диаметр 74,7 мм
Высота 78 мм
Уплотнение 62-71 мм
Резьба М20х1.5

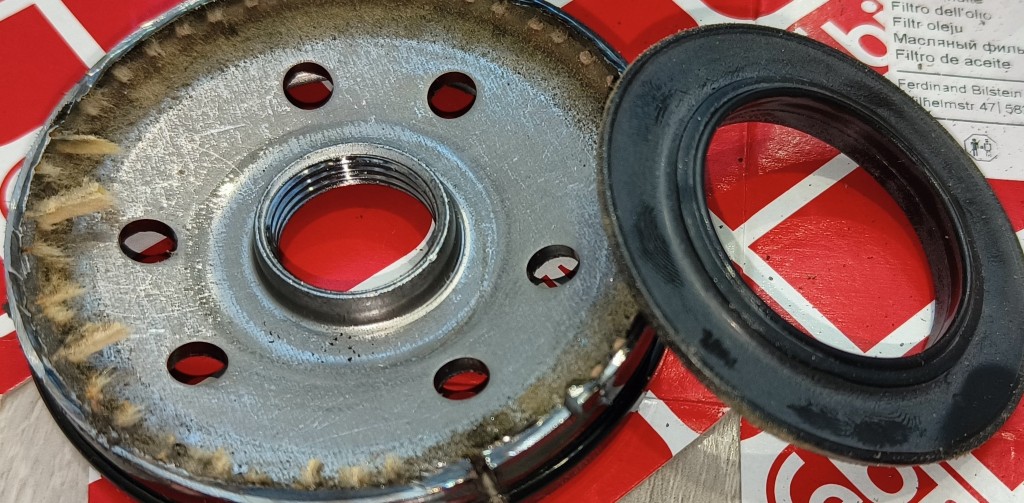

Усилие открытия перепускного клапана 1,7 кг, диаметр 1,1 см, давление срабатывания 1,79 атм

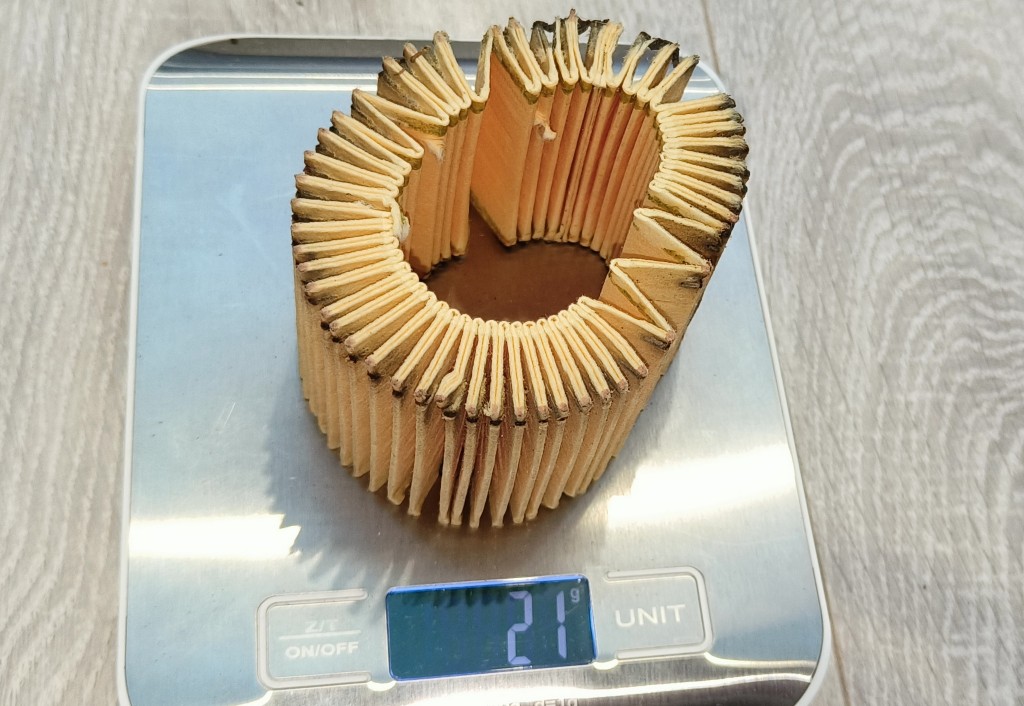

Площадь фильтрации 880 см2, толщина материала 0,64 мм, вес бумаги 21 грамм, плотность 0,373 г/см3

Как уже догадались по фотографиям производитель данного фильтра Fitron Польша
Наверняка в каталоге можно найти его клона.
Брался фильтр по фотографии где был виден MANN, но не получилось за 50% цена взять эталон фильтра

Резьба на фильтра обработана, заусенцев нет.
Обратный клапан из дубеющей на морозе резины, поджат катушкой в закрытом состоянии.
Есть небольшое пространство для открытия клапана

Перепукной клапан из резины, настроен отлично.
Последний виток пружины уменьшен в диаметре чтоб имитировать равномерный прижим клапана вместо стальной шайбы. Экономно, но вроде рабочая схема.

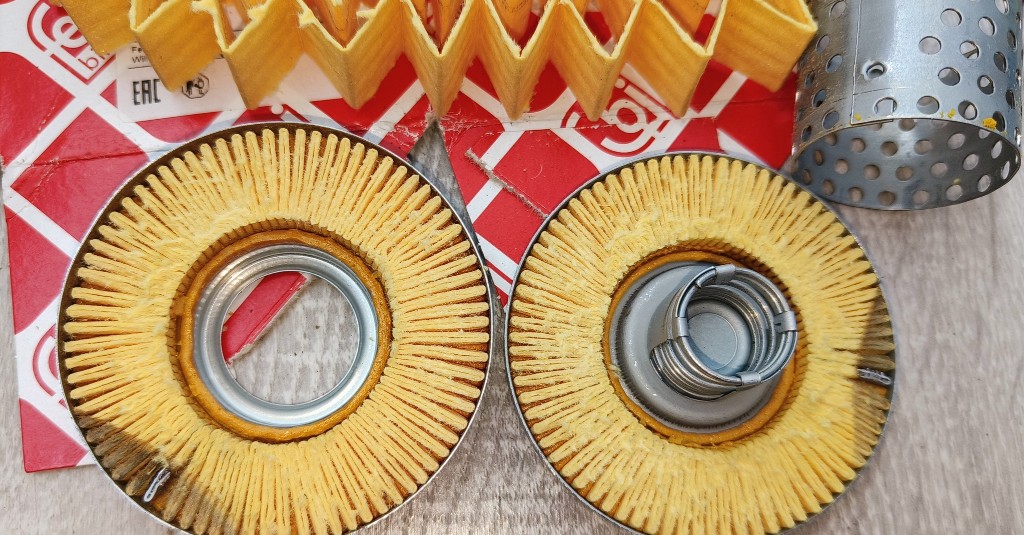

Центрльная втулка отличная, в фильронах всегда штамп не дает заусенцев.
Описание про заливку герметиком применимо только для одного края бумаги, там где перепускной клапан. И там все нормально.

Сверху бумага не заливается, там герметичность обеспечивает прижатый резиновый обратный клапан.

Бумага отличная, толстая, плотная, сложно рвется.
Тут вопрос только в конструкции фильтра.
Какой-то дипломный проект польского студента видимо стрельнул и начали так делать
Если все это работает как задуманно, то хороший фильтр. А если бумага деформируется, высота уменьшается, резиновый обратный клапан уже не так поджимает бумагу, то....

В общем конструкция на любителя и мне как-то больше нравится классика, а не это.



Общая оценка 4+
Рекомендован к покупке
4+ чтоб фильтр немного выделить из массы MAHLE OC976 (China) и MAHLE OC535 (China) где бумаги меньше, но такой же толщины и давление перепуска 1,0 атм. Я бы лучше данный фильтр поставил тогда...
Другие аналоги данного типоразмера в таблице Аналоги масляных фильтров MANN W7053 и W7058 (М20х1.5, h=89 мм, Ø = 76 мм)

[GReY]

скорее всего это Mann W75/3

Как видим - нет, у Mann пять отверстий для впуска масла, а у Febi (и идентичному ему Blue Print) их четыре, плюс площадь бумаги слегка урезана.
